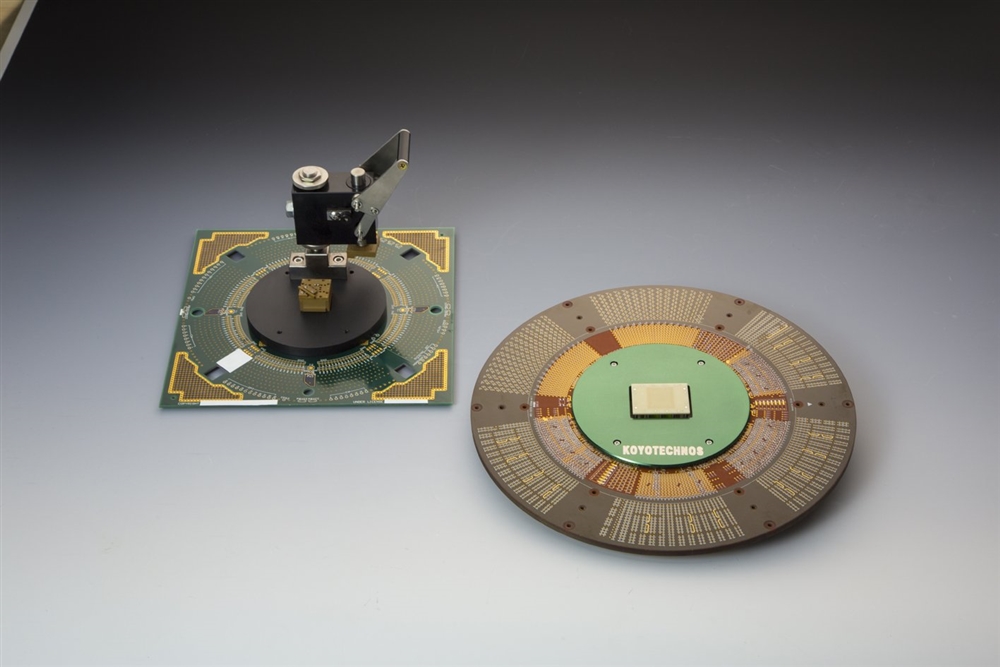

大電流・狭ピッチ検査治具

概要

タングステン等のワイヤープローブを用いた検査治具で、
車載電子部品(IGBT、MOSFET、ダイオード)、パワーデバイス用チップ(Si、SiC 、GaN)等の
大電流検査やプローブカード検査、4端子(ケルビン)測定等に最適です。
最小ピッチ40μmでワイヤープローブを並べることが可能。

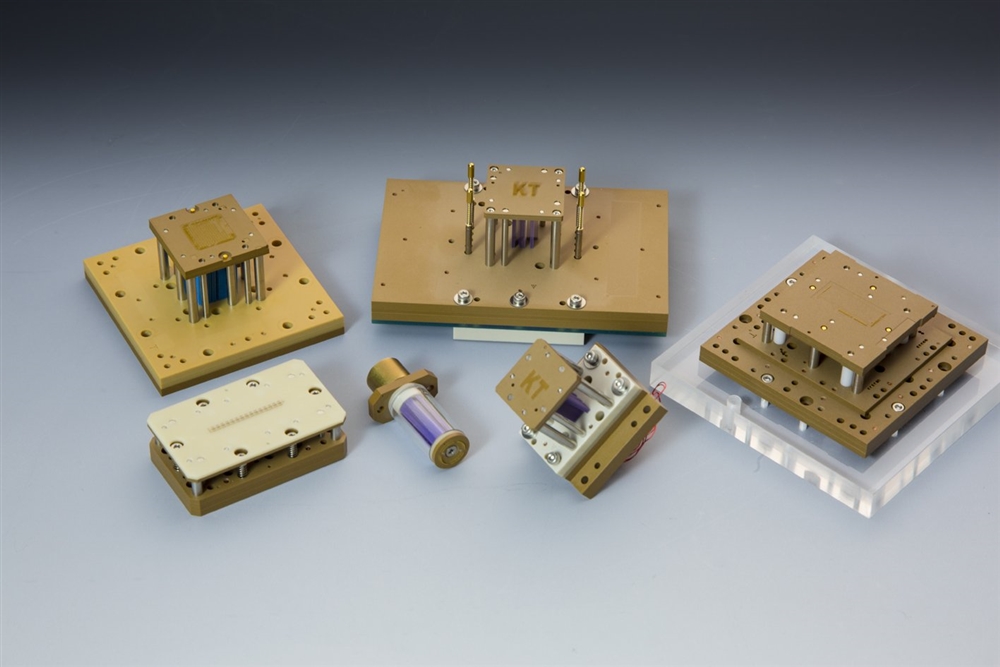

特徴

  • タングステン等のワイヤープローブを用いた検査治具

  • 狭ピッチ設定可能で、最小ピッチ40μmを実現

  • 多ピン設定も可能なため、接触抵抗の分散ができ、
     信頼性も向上
     弊社実績:パワーデバイス検査用3,000p i n
          プローブカード検査用10,000p i n

  • 大電流にも対応可能
     弊社実績:3,000A (Pu l sed)
          1,000A (DC)
          5,000V
    シンプル構造で耐久性、メンテナンス性も向上

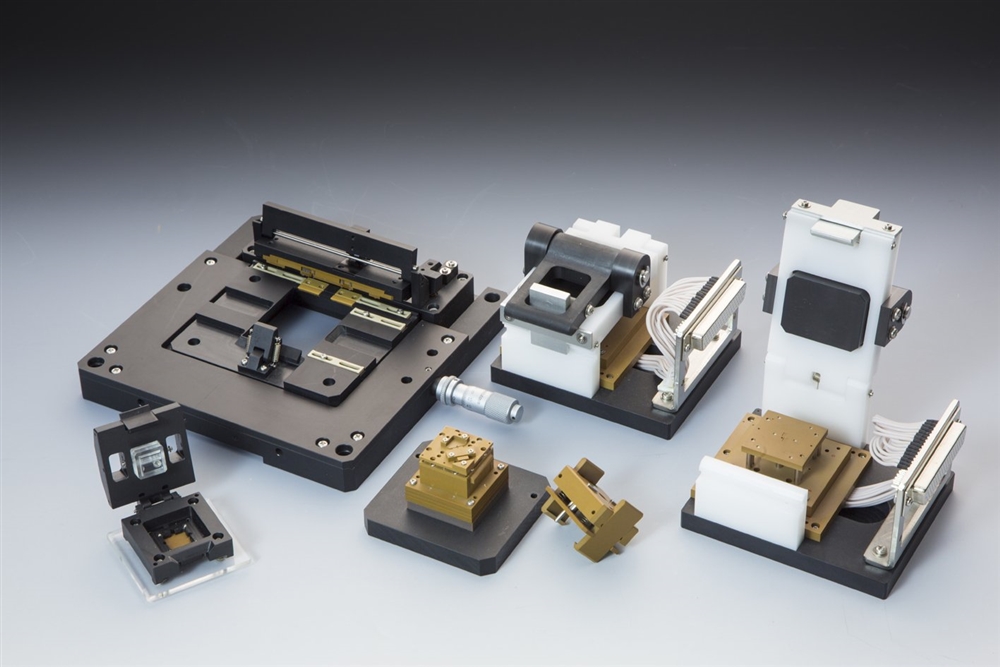

用途・分野

用 途
IGBT、MOSFET、D i odeなど大電流の検査
4端子(ケルビン)測定
多数DUT同時測定からウエハーの一括測定
パワーデバイスの耐熱試験(300℃)
プリント基板のオープン・ショートの検査
HAST試験

分 野
車載電子部品(IGBT、ダイオード、FRD、MOSFET)
パワーデバイス用チップ(S i 、S i C 、GaN、酸化ガリウム等)
サブストレート、プリント基板

ワイヤープローブとは

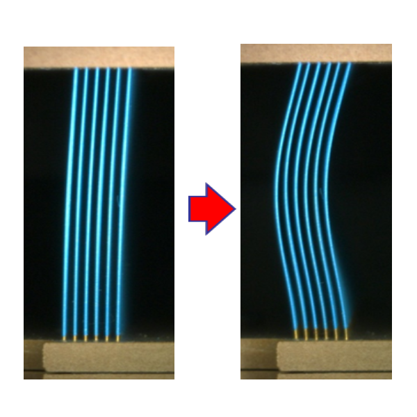

ワイヤープローブはタングステンなどの極細線に特殊メッキ及び絶縁コーティングを施したもので、ワイヤーが縦方向に押されるときに発生する「たわみ」をコンタクト加重に利用しています。ワイヤーの太さは110μmから22μmまであり、プローブ自体はもちろん各種検査ヘッドに用いた場合でも構造がシンプルなため、
耐久性、メンテナンス性に非常に優れています。

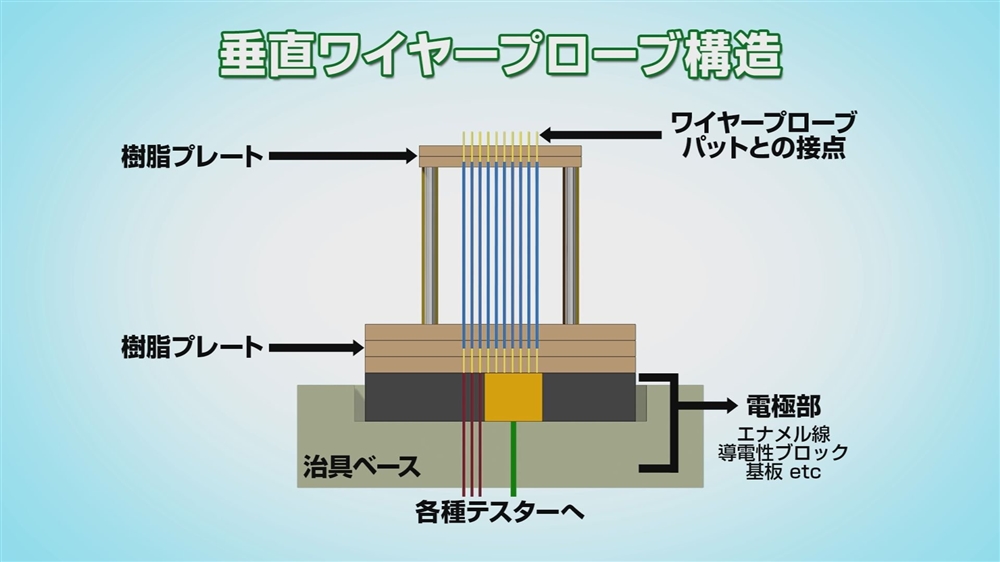

基本構造は性能、精度、耐久性、メンテナンス性、コストパフォーマンスを極限まで追求したシンプル構造です。
作業者もその場で簡単にピン交換を行えます。
また、電極配線の先にはコネクタ接続処理等を行って出荷致しますので、あらゆるテスターや検査装置へ接続する事ができます。

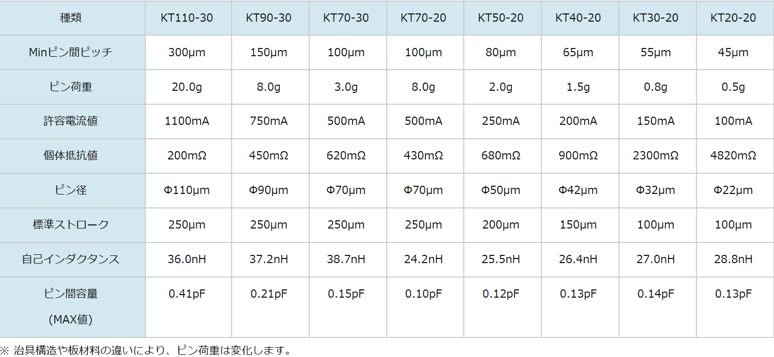

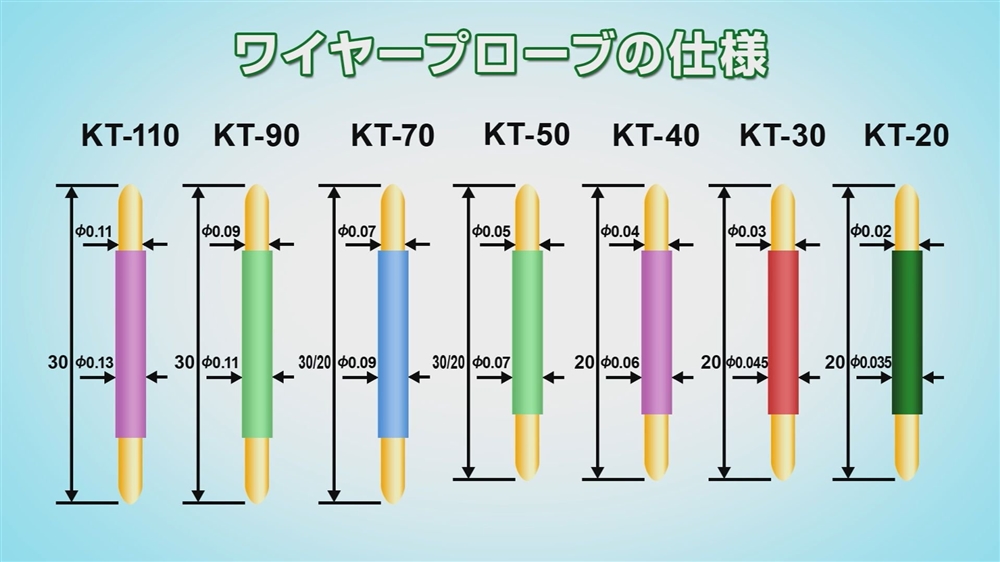

ワイヤープローブの仕様一覧

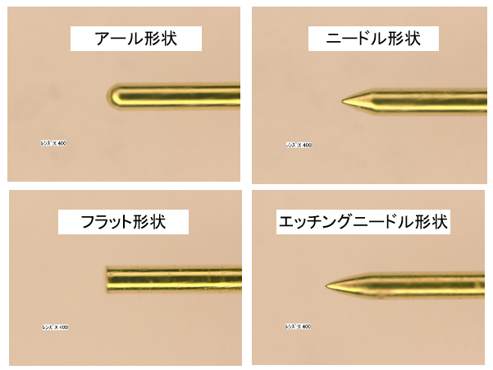

ワイヤープローブの先端一覧

各サイズのプローブにはそれぞれ、半円形状、ニードル形状、フラット形状の3種類のプローブ先端形状があります。
被検査物の特性・形状や、検査用途によって自在に選択することが出来ます。

Q&A よくあるご質問

Q.最小何個から製作が可能ですか?
A.カスタム製作となりますので、1個からでも対応可能です。
Q.製作するにあたりどのような情報が必要ですか?
A.対象製品の図面、接触可能領域、使用環境(温度・湿度)、仕様(電圧、電流)、数量等を教えて下さい。
Q.>ワイヤープローブの交換は可能ですか?
A.交換可能です。
また、送付頂けましたら、こちらでピン交換対応も可能です。
Q.ワイヤープローブの材質はタングステン以外にありますか?
A.ございます。
イリジウム、パラジウム合金、レニタン、貴金属合金がございます
Q.マニュアル(手動)のプレス機も取扱いありますか?
A.ございます。
弊社仕様のものがあり、垂直プローブ治具を組み込んでの納品も可能です。
Q.環境資料(SDS・ICP)はありますか?
A.海外向け商品には該非判定書等の発行も可能です。
Q.打合せは可能ですか?
A.可能です。
東日本は本社(東京)、中京、関西、四国、中国地区は大阪支店、九州地区は九州営業所(福岡)から
お伺いさせて頂きます。す

その他、ご質問等ございましたら、お気軽にお問い合わせください。
