ファインピッチはんだバンプ形成用印刷機 『TD-4420』＆ バンピング受託
概要
圧入方式だからできる多彩な印刷形態を実現したはんだペースト印刷機です。
安定した高品質印刷を実現することだけを追求した特徴的な印刷機です。
独自開発の圧入型スキージユニットを搭載し、高密度パターンから大口径厚膜印刷まで様々な印刷ニーズに対応可能です。
はんだバンピングの受託も賜っております。
はんだペースト印刷機TD-4420の特徴
・外気と遮蔽構造のカートリッジ内にはんだペーストを収納しているので酸化等の劣化を抑止できます。
・カートリッジ内のローラーシャフトの回転圧力ではんだペーストをマスク開口内に確実に充填します。
・はんだペースト自動補給機能によりカートリッジ内のはんだペースト量を一定に保持します。
・自動撹拌機構によりカートリッジ内のはんだペースト粘度を一定に保持します。
・スキージング後に毎回はんだペーストを自動回収するためマスク上にはんだペーストを残しません。

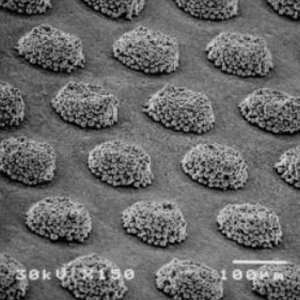

・コンタクト印刷とオフコンタクト印刷を組み合わせた”ハイブリッドスキージング”により多彩な印刷
形態に対応します。
メタルマスククリーナーの特徴
・メタルマスククリーナーにドライ・ウェット両方式を搭載し、粒子とフラックスを完全に自動除去します。
・マスクの表裏両面からコンタクトできるサンドイッチ構造により安定したクリーニング効果を実現します。
・ウェットクリーナーはマスク開口内のはんだ粒子・フラックス残渣を完全除去する丸洗い方式を採用。
採用例

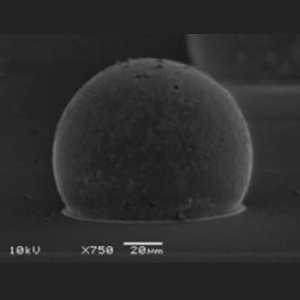

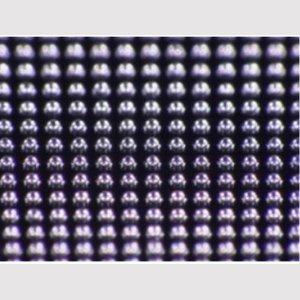

・フリップチップインターポーザーへのはんだバンプ形成（バンプピッチ 150～200μm)
・印刷デバイス用ウェハへのはんだバンプ形成（バンプピッチ120～150μm）
・通信デバイス用ウェハへのはんだバンプ形成（バンプピッチ150～170μm)
・光学デバイス用基板のビアホールへの導電性ペースト充填(ビア径250～300μm ）
はんだバンピング受託サービスについて
主要設備
・はんだペースト印刷機『TD-4420』
・N2リフロー炉
・フラックス洗浄機
・フラットニング装置
・バンプ高さ測定器
・X線観察装置
主なはんだバンピング実績
・グラフィックメモリ
・車載用マイコン
・アナログデバイス
・データストレージメモリ
・対応ウエハサイズ：４～8インチ
クリーンルーム（クラス10,000）での評価デモも可能です。
基板実装も賜っておりますのでお気軽にお問い合わせください。
