MiP (Micro LED in Package)／MicroLEDディスプレイ

概要

▶MiPデバイス／microLEDディスプレイのご紹介です。

▶MiPディスプレイパネルは、ドライバー付きの基板に、MiPを0.83ｍｍや0.937ｍｍピッチで配列したパネルです。それらをタイル状に組み合わせる事でディスプレイを大画面化する事が可能です。

▶MiPは１シート単位（約１.5万個搭載）から販売可能です。
国内での実装についてもご提案可能です。

※MiP0202 0.937mmピッチディスプレイ　ご覧いただけるサンプルがございます。

MiPの特徴

MiP（Micro LED In Package）は34μｍｘ58μｍサイズの赤（Ｒ）、緑（Ｇ）、青（Ｂ）３色のマイクロＬＥＤを横 0.185×縦 0.24ｍｍのとても小さな基板に実装した、小さく薄い３in１のLEDピクセルデバイスです。microLEDチップをピクセル配列するには、LLO（Laser Lift Off）などの高額な実装設備が必要ですが、MiPはＲ,Ｇ,Ｂ３色のマイクロＬＥＤチップを１パッケージ化した製品ですので、ピクセル配置がとても容易です。
※近々microICを搭載したAM Drive(µIC inside) AMiP0303をリリース予定です。

MicroLEDディスプレイはCOB（Chip On Board）やCOG（Chip On Glass）など色々な方法で製造されていますが、マイクロLEDチップの実装難易度が非常に高くLLO（レーザーリフトオフ）装置などの高額な設備投資が必要になります。
RGB3色のマイクロLEDを1パッケージにしたMiPは全数良品で納品しますので、microLEDチップのリペア工程も不要です。

【MiP（Micro LED In Package）】
►１デバイスを１pixelと考え複数実装する事でMicroLEDディスプレイを手軽に製造可能なアプリケーション。
►デバイス裏面の４つの実装パットをハンダ付けして使用します。

【MiP Panel　MicroLEDディスプレイパネル】
►MiPを0.78/0.93/1.25/1.5/1.8/2.0㎜ピッチなどで実装したドライバー付きのパネル。
　パネルを並べるだけで簡単にディスプレイ化できるアプリケーションです。

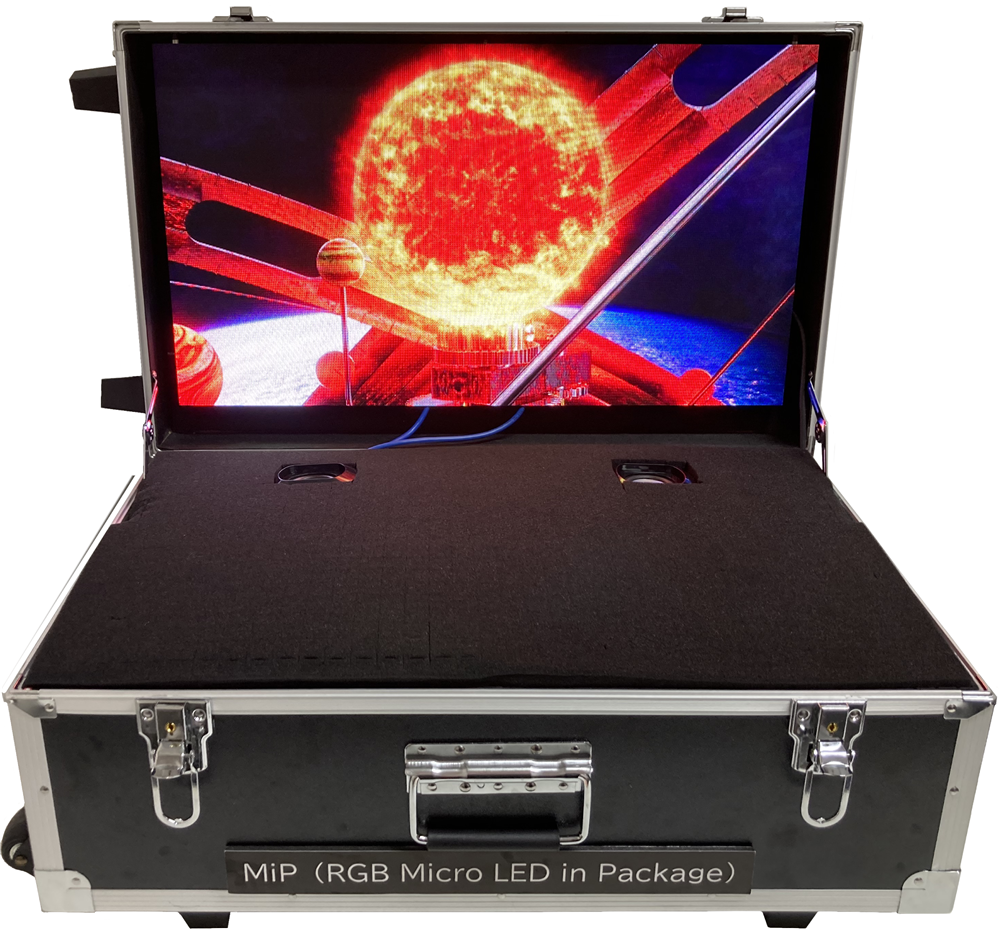

MiP0202　MicroLEDディスプレイサンプル

MiPの用途・分野

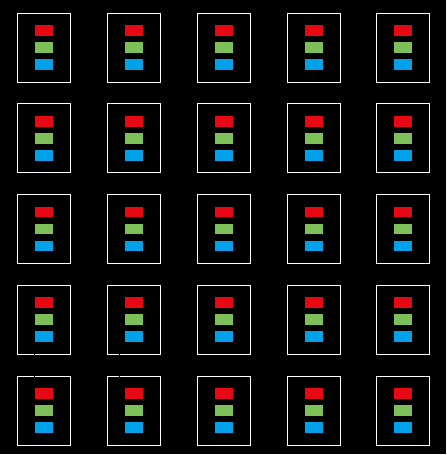

光の三原色が実装されている1つのパッケージを１pixelとして、基板に並べて実装する事でディスプレイパネルが作成可能です。
また、今まで実装出来なかったような小さなエリアの照明などに。

• 小型ディスプレイ
• 大型ディスプレイ
• デジタルサイネージ（看板）
• ウェアラブルディスプレイ
• フレキシブルディスプレイ
• ホビー関連（玩具、模型、等）

三安光電 MiPの寸法と回路(単位mm)

microLEDディスプレイパネルとキャビネットイメージ

・下の図はＭiＰパネルの構成イメージです。サイズ感は正確ではありません。

                     "キャビネットをタイリングして４Ｋ microEDディスプレイに"

■ 4Kディスプレイ  0.937mm ピッチ
    キャビネット数：横 6 × 縦 6　W 3600mm × H 2025ｍｍ

マイクロLEDディスプレイパネルのスペック

Micro LEDディスプレイの優位性／ディスプレイサンプル
