チップトレイ

ICチップトレイ

概要

2インチ・3インチ・4インチチップトレイ(ICトレイ)、その他のカスタムサイズトレイで、
精密な半導体に最適なICトレイ形状を図面設計から製造まで一貫して対応致します。
初期費用不要の規格トレイ(一般品トレイ)は450種以上のラインナップがございます。

特徴

汎用からカスタム対応まで幅広く対応
半導体チップから光学製品にも対応
年間約300万枚以上の納入実績がございます
クリーンルーム用にトレイの精密洗浄も対応
弊社保有のベース型を使用したセミオーダー対応で低コスト、短納期を実現

用途・分野

用 途
半導体チップやイメージセンサー用カバーガラス、レンズ製品の工程内輸送・保管・出荷

分 野
半導体チップ(Si、MEMS)
パワーデバイス用チップ(Si、SiC、GaN、酸化ガリウム等)
光学製品(カバーガラス、マイクロレンズ、レーザー用システム)

汎用品(規格品)

金型の初期投資が不要!豊富な一般品のラインナップ 全450種類
材質は導電PS(黒)
MOQ100枚~、標準納期3週間でお届け致します(短納期対応も御相談下さい)
▢0.38mmの微小サイズのポケットの汎用品も御座います

 ≪チップトレイ一般品リスト≫
※リストに掲載していないICトレイもございますので御問合せ下さい

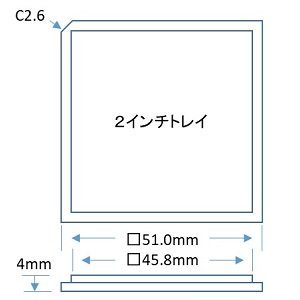

    2インチ規格トレイ

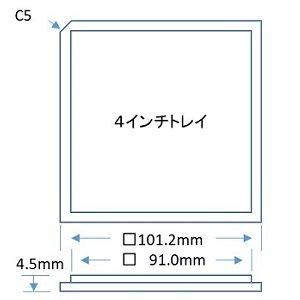

    4インチ規格トレイ

カスタム品

一般品に適合するトレイが無い場合の対応になります
2インチチップトレイ、3インチチップトレイ、4インチチップトレイは弊社保有のベース金型を利用してお客様に製品収納部の金型のみ製作頂く事で短納期・低コストを実現しています
豊富な実績から最適な材料、デザインを提案させて頂きます

  ケース1.イメージセンサー用カバーガラスの輸送案件
      課題:撮像面には非接触、トレイからの発塵を最低限にして欲しい
      材質  低発塵が必要な為、持続性帯電防止PC/ABSのアロイ材を提案
      デザイン外周0.5mmのみを保持、発塵防止を考慮して製品の外周の点接触形状を提
      追加提案精密洗浄でパーティクルを落として出荷させて頂きました

  ケース2.少量多品種対応案件
      課題:品種毎に一目で確認が出来て重ねても混在が解るようにして欲しい
      材質  色分で分類が出来るように着色可能な持続性帯電防止ABSを提案
      デザイントレイに品種別刻印、分類シールが貼れるエリアの確保を提案
           重ねた時に側面から混在が解るようにフチにスリットを追加させて頂きました

チップトレイ結束方法

・モビロンバンド
 硫黄フリーエラストマーのエラストマーで出来た輪ゴムのような
 結束バンドです。
 純水洗浄グレードもありますのでクリーンルームでも使用可能です。
 チップトレイと一緒に是非ご検討下さい。
 詳細はこちらから >>>  モビロンバンドのページ
 ※写真の型式はMB-4024Wです。





Q&A よくあるご質問

Q.最小何枚から製作が可能ですか?
A.標準品は100枚から、カスタムは何枚からでも対応可能です。
Q.どうしても急ぎで必要な場合の対応は可能ですか?
A.一般品は基本的に在庫を保有しておりませんので成型機の空き状況によりますが最短での調整をさせて頂きます。
カスタム品は過去実績では、設計から納入までを最短1週間で製作した実績がございます。
Q.製作するにあたりどのような情報が必要ですか?
A.対象製品の図面、接触可能領域、使用環境(温度・湿度)、使用方法(工程内・出荷用)、制電特性(導電・停電防止・無し)、数量等を教えて下さい。
Q.クリップや層間紙はありますか?
A.ございます。
結束に関しましてはエラストマー製のバンドもございます。
Q.環境資料(SDS・ICP)はありますか?
A.ございます。
海外向け商品には該非判定書等の発行も可能です。
Q.金型保管期間はありますか?
A.金型は5年間未稼働の場合は廃棄をお願いしております。
Q.100枚以下の少量や金型製作前に確認する方法はありますか?
A.切削加工・光造形・真空注型等の方法で試作を行う事は可能です。
Q.打合せは可能ですか?
A.可能です。
東日本は本社(東京)、中京、関西、四国、中国地区は大阪支店、九州地区は九州営業所(福岡)からお伺いさせて頂きます。
その他、ご質問等ございましたら、お気軽にお問い合わせください。
