MiP (Micro LED in Package)

概要

▶MiP0202(Micro led in Package)デバイスのご紹介です。
▶MiP0202は１シート単位（約1.5万個搭載）から販売可能です。

光の三原色(R/G/B microLEDチップ)が実装されている1つのデバイスを１pixelとして、並べて基板に実装する事でディスプレイパネルが作成可能です。また、今まで実装出来なかったような小さなエリアの照明などにも最適です。

※MiPの実装にお困りでしたら、実装の受託や実績がある高速実装装置のご紹介も可能です。

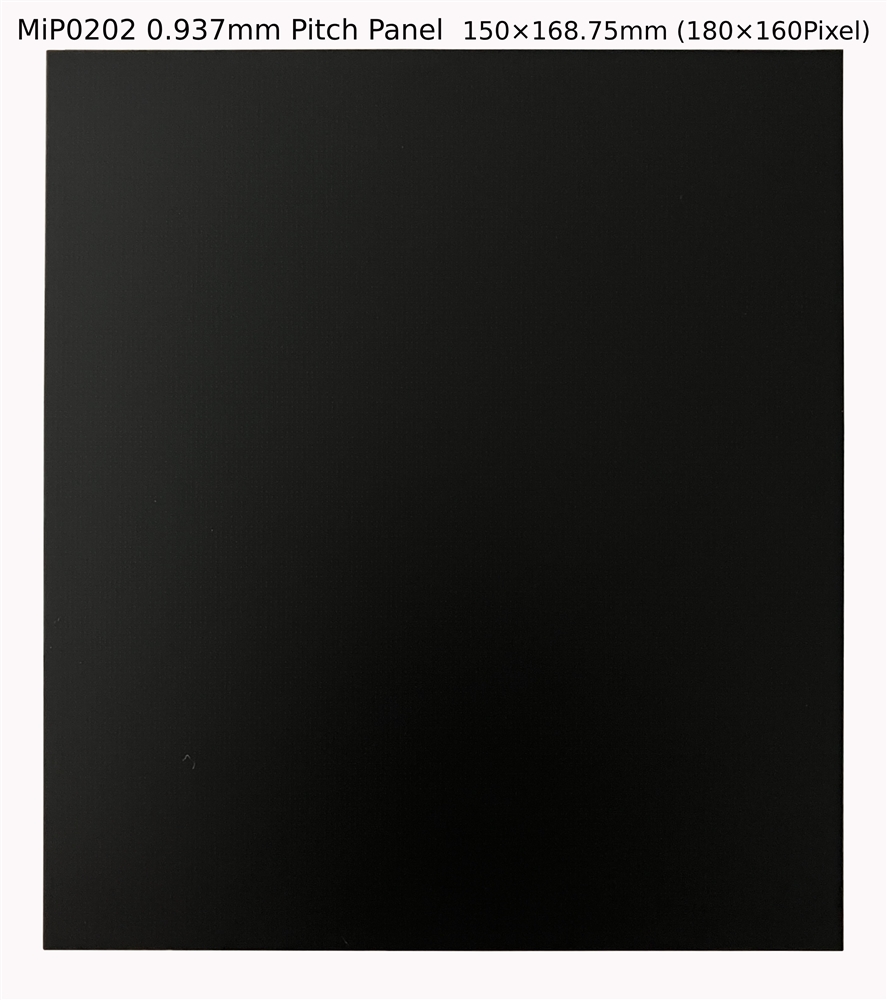

※MiP0202　0.937mmピッチ　microLEDディスプレイサンプルがございますので、実際の映像を覧いただけます。お申し付くだされば持参致します。

MiP(micro LED in package)の特徴

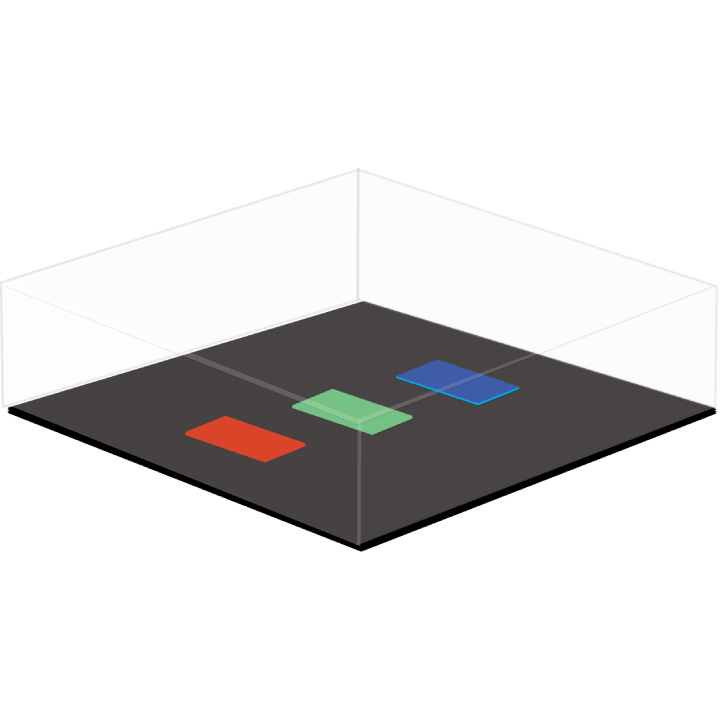

MiP（Micro LED In Package）は34μｍｘ58μｍサイズの赤（Ｒ）、緑（Ｇ）、青（Ｂ）３色のマイクロＬＥＤを横 0.185×縦 0.24ｍｍととても小さく薄い３in１のLEDピクセルデバイスです。microLEDチップをピクセル配列するには、LLO（Laser Lift Off）などの高額な実装設備が必要ですが、MiPはＲ,Ｇ,Ｂ３色のマイクロＬＥＤチップを１パッケージ化したデバイスなので、ピクセル実装がとても容易です。
MiP0202の大きさは0.5ｍｍのシャープペンの芯の径に余裕で2個納まる程の大きさです。

LEDディスプレイはCOB（Chip On Board）やCOG（Chip On Glass）など色々な方法で製造されていますが、マイクロLEDディスプレイの場合、チップの実装難易度が非常に高くLLO（レーザーリフトオフ）装置などの高額な設備投資が必要になりますが、MiPであれば、RGB 3色のマイクロLEDを1パッケージにしたデバイスで、全数良品で納品しますので、microLEDチップ実装後のリペア工程も容易になります。
MiPであれば、格子状に配列したディスプレイであったり、任意のパターンで実装したmicroLEDチップの表示体を開発検討することが容易となります。


【MiP（Micro LED In Package）は】
►１デバイスを１pixelと考え複数実装する事でMicroLEDディスプレイを手軽に製造可能なアプリケーション。
►デバイス裏面の４つの実装パットをハンダ付けして使用します。
※MiPの実装にお困りでしたら、実装の受託や高速実装装置のご紹介も致します。

【MiP Panel　MicroLEDディスプレイパネルは】
►MiPを0.78/0.93ピッチなどで実装したドライバー付きのパネル。
　パネルを並べるだけで簡単にディスプレイ化できるアプリケーションです。

三安光電 MiPの寸法と回路(単位mm)

MiPの用途・分野

• 小型ディスプレイ
• 大型ディスプレイ
• デジタルサイネージ（看板）
• ウェアラブルディスプレイ
• フレキシブルディスプレイ
• ホビー関連（玩具、模型)等

今後、エントランスや高級ブランド店舗、ショールーム、ホームシアターなど高輝度・高コントラストなどmicroLEDディスプレイの色鮮やかで、臨場感溢れる映像用ディスプレイとして、microLEDディスプレイの利用が進んでゆくと想われます。

MiPの実装は

世界最大規模のLEDメーカーの「三安光電」製のSMD、COB、mini、microLEDチップの販売を中心に、バックプレーン、ドライバーIC、高速実装装置メーカーとの連携を強化し、材料調達から組立までの一貫したエコシステムの形成を推し進めています。
「MiPに興味があるが、実装はどうしたらよいか」「試作や小ロットでモノづくりをしてみたい」「透明なフィルムの基板に実装したい」そんなお悩みがあれば、ご相談ください。確かな技術力と柔軟な対応力でお応えします。
