LED Display Panel

概要

SMD,COBタイプの汎用品やMiPを実装したmicroLEDディスプレイのご紹介です。

LEDディスプレイ

LEDディスプレイは、LED（発光ダイオード）を使って映像や文字を表示する表示装置です。高輝度・高コントラスト・広視野角・優れた耐久性も備えており 自発光のため、明るく視認性に優れ、屋外のサイネージやスタジアム、商業施設やコンサート会場など、様々な場所で利用されています。 一般的なディスプレイの液晶や有機ELと異なり、LEDディスプレイはパネルモジュールをタイリングする事で100インチ超の大画面にする事が出来ます。
弊社ではSMD・COBといった各種構造のLEDを実装した、リジットタイプとフレキシブタイプの標準品をご用意しています。 表示サイズ・ピクセルピッチなどのカスタム仕様など、お客様のご要望に応じて最適なソリューションをご提案いたします。
　microLEDのチップサイズが数十μmと非常に小さく、数百万個単位のLEDを正確かつ高速で基板上にピクセル配列するには高価な設備も必要で、リペア作業も極めて難しいと言われています。　MiP0202はR（赤）G（緑）B（青）3色のmicroLEDのチップを極小なサイズの中に搭載していますので、MiP0202を配列する事でマイクロLEDディスプレイ（表示体）を作る事が可能となります。　

LED・Micro LEDディスプレイの優位性
画質・性能
 ・自発光方式　・高輝度　・高コントラスト　・広色域　・超高速応答　・高画質度
エネルギー効率
 ・黒い部分では電力をほとんど消費しない     ・発光効率が高い
耐久性
 ・長寿命　・耐環境性
設計・製造特性
 ・小型化　・フレキシブル性　・大型ディスプレイや複雑な形状にも対応可能

今後、商業施設やホテル、オフィスのエントランスや高級ブランド店舗、ショールーム、ホームシアターなど高輝度・高コントラストなどLEDディスプレイの優位性を生かし、臨場感溢れる映像ディスプレイとして、microLEDディスプレイの利用が進んでゆくと想われます。

LEDチップ供給〜基板実装〜モジュール組立まで一貫対応

当社は世界最大規模の「三安光電」製のSMD、COB、mini、microLEDチップの販売を中心に、バックプレーン、ドライバーIC、高速実装装置メーカーとの連携を強化し、材料調達から組立までの一貫したエコシステムの形成を推し進めています。
「LEDディスプレイ化を検討したいが実装方法に課題がある」「自社で扱うのは難しいが試作や小ロット対応が必要」そんなお悩みに、確かな技術力と柔軟な対応力でお応えします。

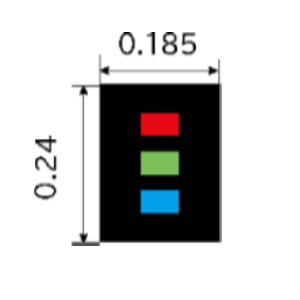

Micro LED 「 MiP」 とは

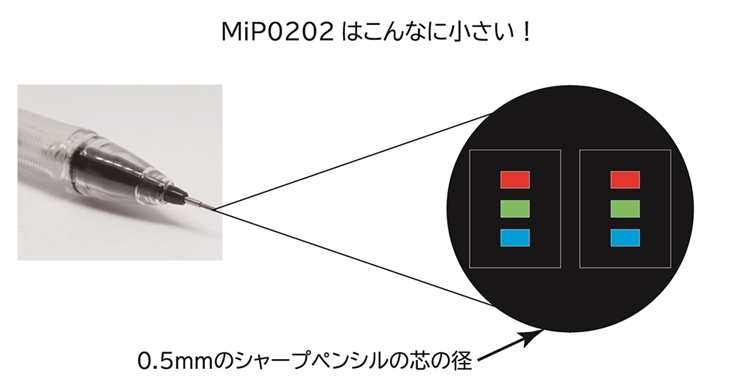

MiP（Micro LED In Package）は34μｍｘ58μｍサイズの赤（Ｒ）、緑（Ｇ）、青（Ｂ）３色のマイクロＬＥＤを横 0.185×縦 0.24ｍｍととても小さく薄い３in１のLEDピクセルデバイスです。microLEDチップをピクセル配列するには、LLO（Laser Lift Off）などの高額な実装設備が必要ですが、MiPはＲ,Ｇ,Ｂ３色のマイクロＬＥＤチップを１パッケージ化されたデバイスですので、ピクセル実装がとても容易です。MiP0202の大きさは0.5ｍｍのシャープペンの芯の径に余裕で2個納まる程の大きさです。

【MiP（Micro LED In Package）は】
►１デバイスを１pixelと考え複数実装する事でMicroLEDディスプレイを手軽に製造可能なアプリケーション。
►デバイス裏面の４つの実装パットをハンダ付けして使用します。

【MiP Panel　MicroLEDディスプレイパネルは】
►MiPを0.78/0.93ピッチなどで実装したドライバー付きのパネル。
　パネルを並べるだけで簡単にディスプレイ化できるアプリケーションです。

※microｰICを搭載したAM Drive(µIC inside) AMiP0303を近々リリース予定です。

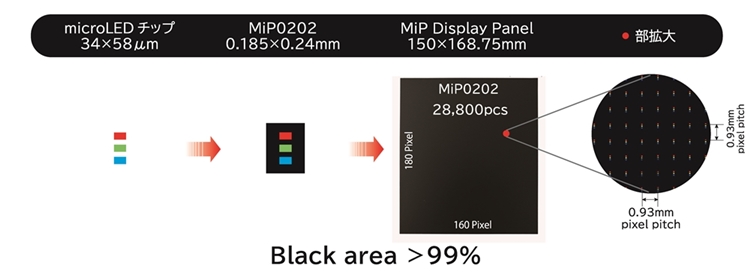

MiP0202　MicroLEDディスプレイサンプル

MiP microLED Displayパネルとキャビネット

・下の図はＭiＰパネルの構成イメージです。寸法等は正確ではございません。

キャビネットはMiP0202パネルが8枚で構成されています。

　

"キャビネットをタイリングして４Ｋ microEDディスプレイに"
      ■ 4Kディスプレイ  0.780mm ピッチ
            キャビネット数：横 5 × 縦 5
            W 3000mm × H 1687.5mm

      ■ 4Kディスプレイ  0.937mm ピッチ
    　     キャビネット数：横 6 × 縦 6
             W 3600mm × H 2025ｍｍ

ディスプレイパネルの種類(汎用品)

• MiP0202ディスプレイパネル
• 3 in 1 SMD フルカラーLED（リジット）
• 3 in 1 SMD フルカラーLED（フレキシブル）

---

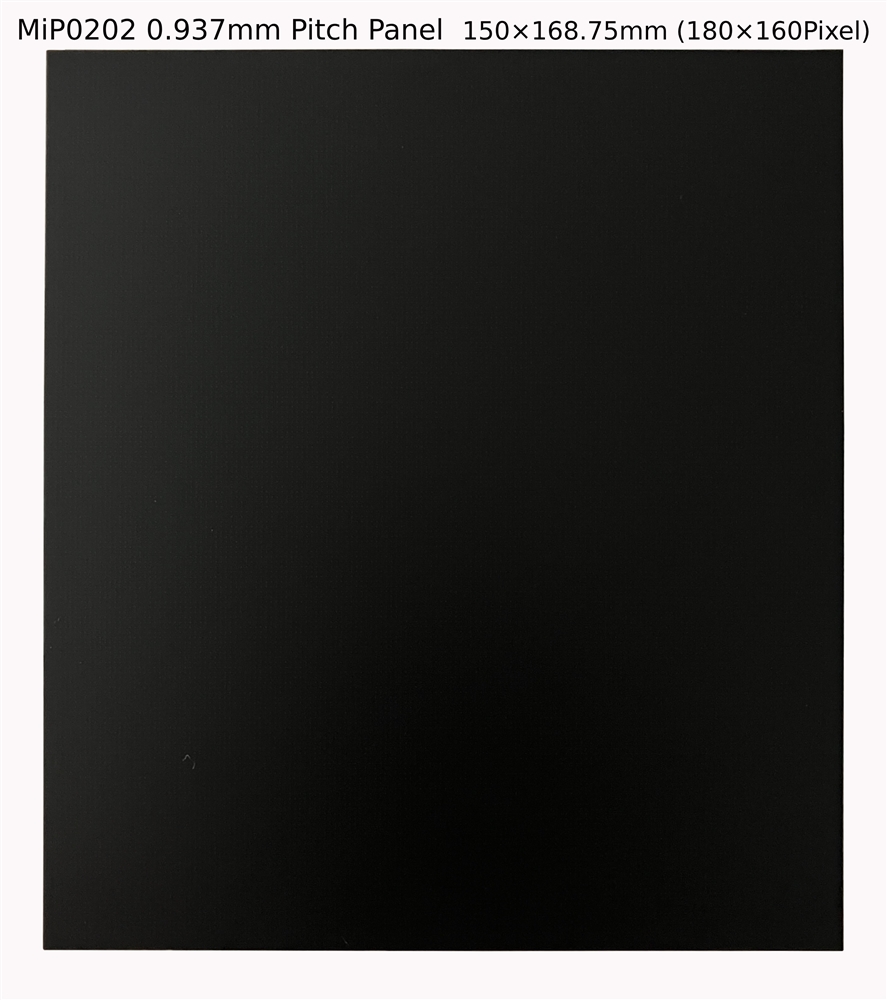

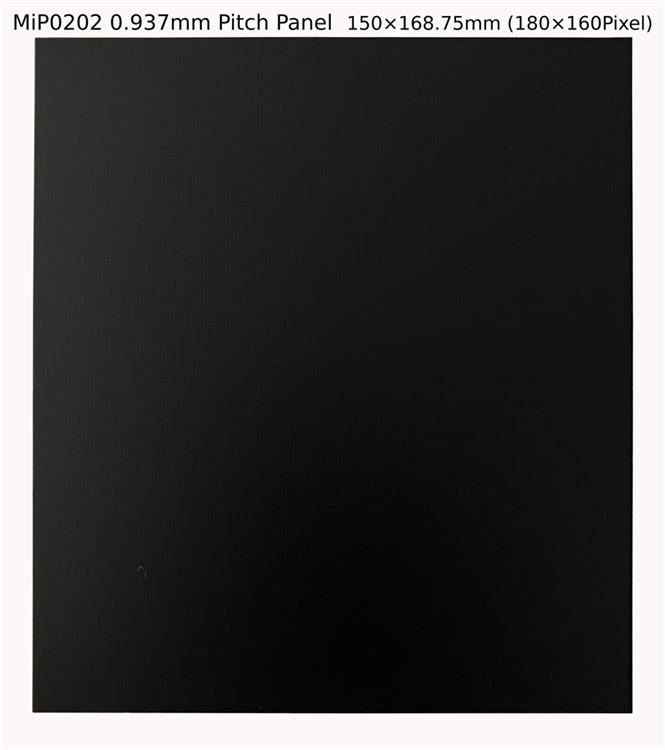

MiP0202ディスプレイパネル

　MiP0202  0.937mmピッチ
　パネル外形160×180ｍｍ
    MiP0202を28,800個搭載

---

項　目	スペック
パッケージ名	MiP0202
ピクセルピッチ（mm）	0.93
パネル解像度	160×180
外形サイズ（mm）	168.75×150
パネル重量（ｇ）	114
輝度（cd／㎡）	600‐1000nit
リフレッシュレート（Hｚ）	1920／3840
フレームレート（fps）	50／60／100／120
コントラスト比	100000：１
色　域	BT‐2020／DC‐IP3
視野角（°）	＞175

---

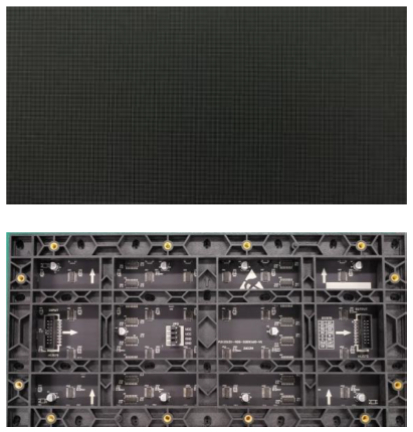

3 in 1 SMD フルカラーLED（リジット）

　3 in 1 SMD フルカラーLED　PKG
    □0101、□0202

---

Parts No.	Pixel Pitch	LED ChipSize	Module Size(mm)	Module Resolution	Driving Mode	Refresh Rate(Hz)	Brightness (Nits)
F-TOP125DW10A01	P1.25mm	SMD1010	250*125	200*100	1/25	≥3000-3840	650-800
F-TOP125EW10A01	P1.25mm	SMD1010	320*160	256*128	1/64	3840	650-800
F-TOP156E W12A01	P1.56mm	SMD1212	320*160	204*102	1/51	≥3000-3840	650-800
F-TOP186EW12A01	P1.86mm	SMD1212	320*160	172*86	1/43	≥3000-3840	650-800
F-TOP200EW15A01	P2.0mm	SMD1515	320*160	160*80	1/40	≥3000-3840	650-800
F-TOP250EW15A01	P2.5mm	SMD1515	320*160	128*64	1/32	≥1920	650-800

---

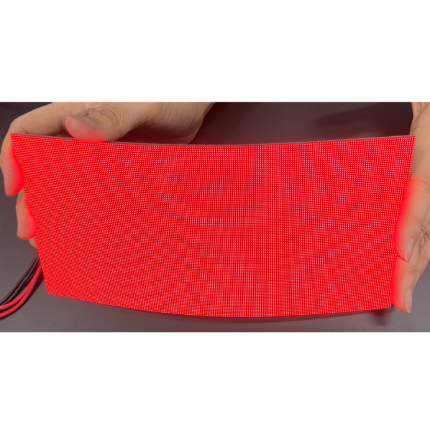

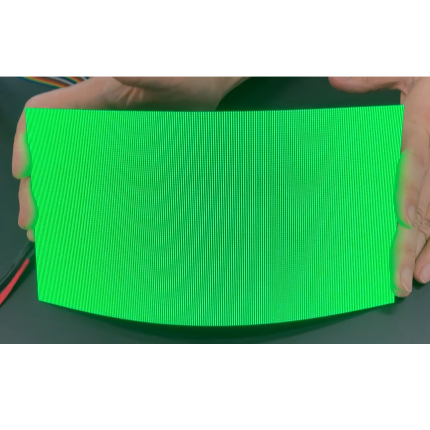

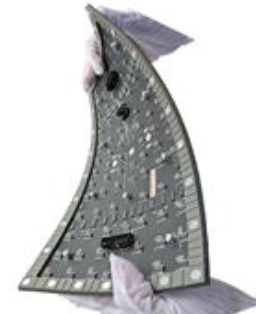

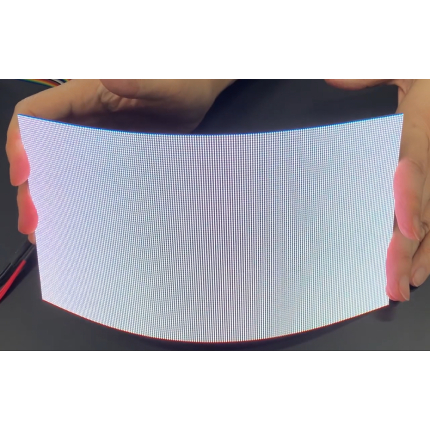

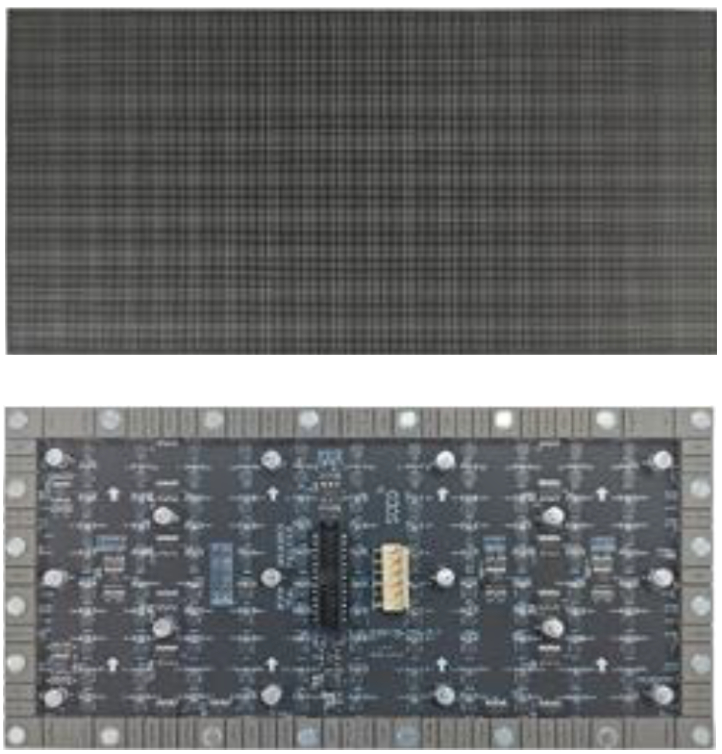

3 in 1 SMD フルカラーLED（フレキシブル）

           3 in 1 SMD フルカラーLED　PKG　
           □1212、□1515、□2020

---

Parts No.	Pixel Pitch	LED ChipSize	Module Size(mm)	Module Resolution	Driving Mode	Refresh Rate(Hz)	Brightness (Nits)
P153AHB52SHO12CD	P1.53mm	SMD1212	320*160	208*104	1/52	3840	≥500
P186AHB43SHO15FS	P1.86mm	SMD1515	320*160	172*86	1/43	3840	≥500
P200AHB40SHO15F-01	P2.0mm	SMD1515	320*160	160*80	1/40	3840	≥500
P250AHB32SHO20F	P2.5mm	SMD2020	320*160	128*64	1/32	3840	≥500

ディスプレイパネルのカスタム

マイクロLEDディスプレイサンプル・デモ

キャリーケースに収めたMiP（microLED）ディスプレイのサンプルがございますので、ご覧いただけます。お気軽にお問い合わせください。
