光学フィルター,レンズ,ガラス収納用トレイ
概要
自動車の ADAS（先進運転支援システム）や監視カメラ等で需要が増えているCCD,CMOS等のカバーガラスや光学フィルター、レンズ等の搬送を材料とデザインから提案。低発塵かつ安全な輸送を実現します。
特徴
・撮像面（Aゾーン）への接触を極限まで低減したポケットデザイン
・インジェクション（射出）成形とバキューム（真空）成形の提案が可能
・発塵を減らす為の材料選定とデザイン
・純水超音波洗浄での納入が可能
用途・分野
用 途
・イメージセンサー用カバーガラス、レンズ製品の工程内輸送、出荷、保管用
分 野
・デジタルカメラ、監視カメラ（ＣＭＯＳ、ＣＣＤセンサー、オートフォーカス（ＡＦ）デバイス）
・スキャナー（ラインセンサー）

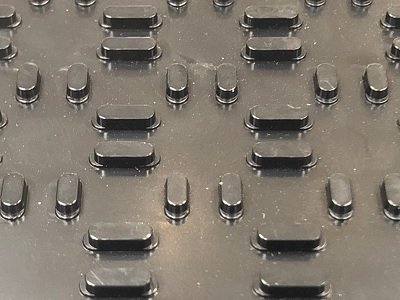

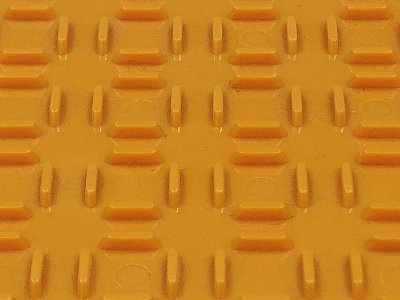

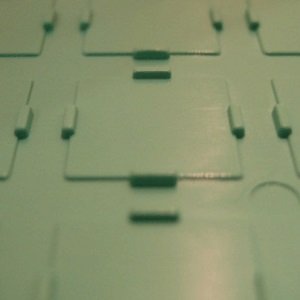

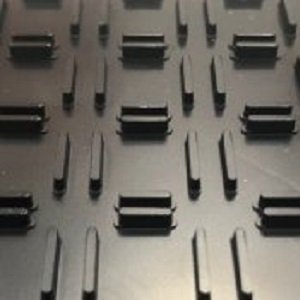

インジェクション（射出）成型
・２、３、４インチチップトレイ、□１５０ｍｍのベース金型を使用する事で低コスト、短納期対応
・材質は持続性帯電防止ＡＢＳ又はＰＣ／ＡＢＳを使用
・ＭＯＱ１００枚～対応
・平置き収納が可能な為、自動機用にお勧め

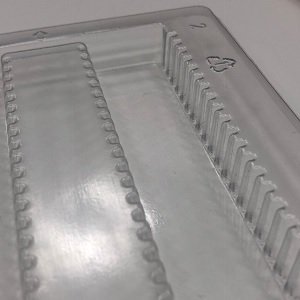

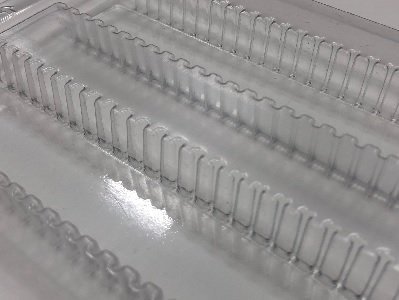

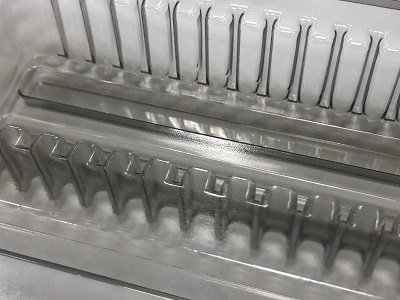

真空成型（ソフトトレイ）
・サイズは要望に合わせて対応可能（Ａ４サイズ程度が多いです）
・材質は低発塵の複合材や単層のＰＥＴ材などを使用
・ＭＯＱ１００枚〜対応
・縦置きを得意としており数量が多い製品の出荷用としてお勧め
Q&A よくあるご質問
- Q.最小何枚から製作が可能ですか？
- A.１００枚から制作可能です。
- Q.どうしても急ぎで必要な場合の対応は可能ですか？
- A.一般品はございませんので金型を作成頂く必要があります。 標準納期＝設計１週間、金型３〜４週間程度で対応させて頂いております。
- Q.製作するにあたりどのような情報が必要ですか？
- A.対象製品の図面、接触可能領域、使用環境（温度・湿度）、用途、数量等を教えて下さい。
- Q.クリップや層間紙はありますか？
- A.ございます。
結束に関しましてはエラストマー製のバンドもございます。。
- Q.環境資料（SDS・ICP）はありますか？
- A.ございます。
海外向け商品には該非判定書等の発行も可能です。）
- Q.金型保管期間はありますか？
- A.金型は５年間未稼働の場合は廃棄をお願いしております。
- Q.１００枚以下の少量や金型製作前に確認する方法はありますか？
- A.インジェクションは、切削加工・光造形・真空注型等の方法で試作を行う事はが可能です。
ソフトトレイに関してはケミカルウッドを使用した試作型で対応させて頂きます。
- Q.打合せは可能ですか？
- A.可能です。
東日本は本社（東京）、中京、関西、四国、中国地区は大阪支店、九州地区は九州営業所（福岡）からお伺いさせて頂きます。
