デジタルマイクロスコープ ハイロックス

概要

・レンズメーカーが作る画像処理に頼らないレンズ性能で鮮明な画像を映すスコープ
・低倍率での高精度計測が可能
・電動ズームでレンズ操作が簡単
・PCと本体を分離させたコンセプト
・オプションのロータリーヘッドを用いることで被写体を傾けずに立体観察が可能

用途・分野

用 途

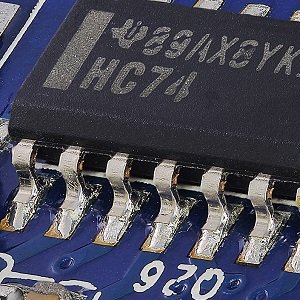

基板のボイドやフラックス残渣等、不具合箇所の立体観察

製品のキズやバリの観察
フラットで反射率の高い鏡面や研磨面の観察
マクロ観察

分 野

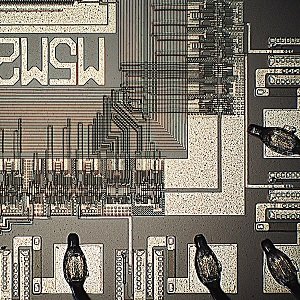

電子、半導体関係 (ICチップ、ボンディングワイヤー、BGAハンダボール、ソーラーパネル)

化学、医療、製薬関係 (ペアン止血鉗子、インク跡、化粧品)
自動車、金属、精密部品関係 (ドリル先端、ギア、フィルター、溶接部位)
バイオ、農業、食品関係 (樹皮、花托、虫、植物)

HiROXとは

20〜5000倍の観察倍率域を1本でカバーするレンズ、最大7000倍観察するレンズ、10〜200倍をカバーするテレセントリックズームレンズなど様々なご用途、観察シーンに応えるレンズをラインナップしております。
さらに最新フラッグシップモデル対応レンズは倍率切替ズームが電動対応になり、より簡単にご使用頂けます。
また、360°方向から立体動画観察を実現するロータリヘッドアダプタ、光の反射を抑えるアダプタなどワンタッチ着脱可能な光学アダプタも多数取り揃えております。
光学メーカーから始まったハイロックスのレンズ設計だから、イメージが鮮明でリアルに観察頂けます。

パソコンと組み合わせシステム

ハイロックスのデジタルマイクロスコープはパソコンと接続してご使用頂くシステムです。
オールインワンモデルと違い、ご導入いただいてから時間がたっても、パソコンだけを変えれば、最新のコンピュータ処理能力でデジタルマイクロスコープを快適にご使用頂けます。
また、デジタルマイクロスコープアプリ上の計測結果をExcelへ転送したり、オンラインツールを利用してリモート操作をおこなったり、社内ネットワークに繋げたり、とパソコンとの親和性は抜群です。

2D・3D計測

【スマート操作で、正確な測定を可能に】
対象物の長さや面積、角度など多様な計測ニーズに応える多数の計測ツールを搭載しています。
視認性の高いアイコンでオペレータは直感的な操作で計測することができ、主要レンズは自動構成選択機能に対応しておりますので、面倒な校正値選択は必要ありません。

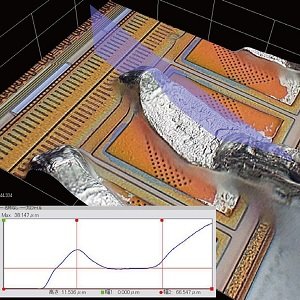

【簡単操作で多彩な3D解析】

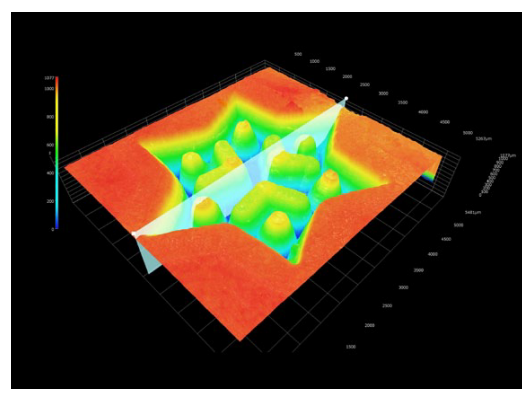

平面観察(2D)では高低差が大きい対象物でも全焦点画像を作成し、3次元化することで、対象物のディティールも表現します。
3Dイメージに任意でスライサを設定する事によりプロファイルデータ上で、長さ、幅、高さ、粗さ、(Ra,Rz,Rzjis)などが簡単に計測可能です。

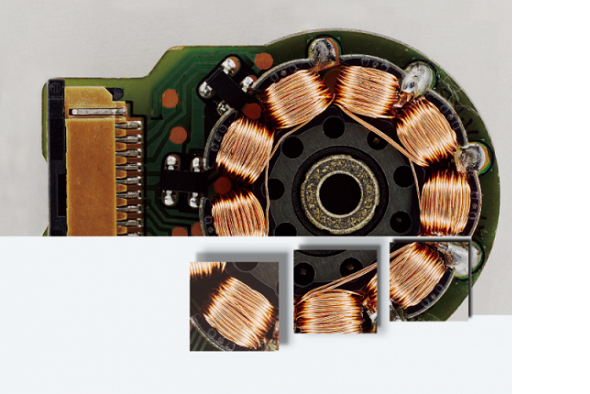

画像連結

【高解像度で画像をつなげる、視野が広がる】
倍率が高くなると解像度は高いが視野が狭くなるという光学顕微鏡の常識を超えた画像連結機能を搭載。
1視野ではおさまらない範囲でも最大50000×50000ピクセル分の連結画像を作成可能。

レンズの説明

高精度計測
【テレセントリックレンズ対応】
計測ニーズの高まりに応えてテレセントリックレンズ※でありながら10倍~200倍の倍率域をカバーするテレセンズームレンズを開発しました。
テレセンレンズの特長で低倍率・高精度計測が可能。
※テレセントリックレンズとはピント調整時にワークが上下しても被写体の大きさを変えず低倍率でも正確な計測が可能なレンズ
 視野四隅もフラットに捉え低倍率での3D合成にも有効です

簡単レンズ操作
【電動ズーム対応】
レンズズーム部を電動化したレンズシリーズが新登場※コントローラーをクリックするだけの簡単操作で倍率変換が可能です。
デジタルマイクロスコープに初めて触れるオペレータでもすぐにご使用頂けます。

※型式 HR-1020E / HR-2016E / HR-5040E
    HR-2500E / HR-5000E / HR-10CE 計6種

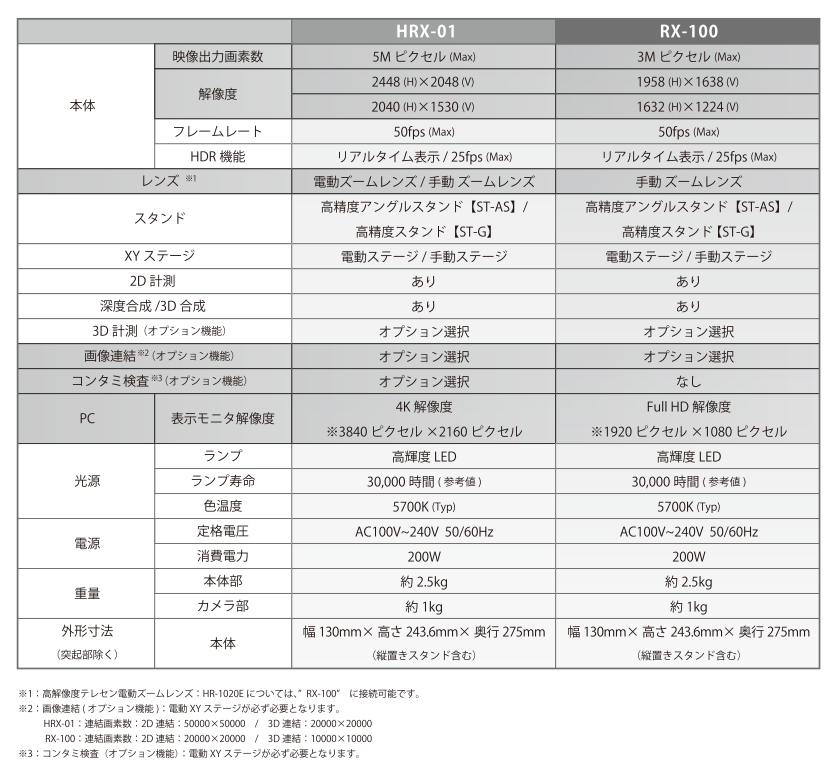

製品ラインナップ

HRX-01
フラッグシップモデル
 観察、記録、2D計測、画像連結、コンタミ異物検査と機能拡張に富んだデジタルマイクロスコープです。
 レンズ、スタンドの各種電動制御、4Kモニタに対応しておりハード面でもオペレータをサポートします。

≪RX-100≫
スタンダードモデル
 拡大観察に必要な、観る、撮る、測るの機能には十分対応しつつ、シンプルな操作でご使用頂けます。
 レンズラインナップがカバーする観察倍率域はフラッグシップモデルと同等です。

Q&A よくあるご質問

Q.検討にはどのような情報が必要でしょうか?
A.現状では拡大観察に何を使用されているか、何を何倍位で観察しているか、どのような機能(観察・2D計測・3D計測等)を使用されたいか等が必要になります。
Q.検特注対応は可能でしょうか?
A.可能です。 オペレーターにとっての心地よい、ストレスフリーな観察環境、作業効率を向上させる観察システムなどを提供させて頂きます。
Q.取扱い説明は行って頂けますでしょうか?
A.可能です。 担当営業が商品を設置し、取扱説明を実施して納品が完了致します。納品時の取扱説明時よりも、使っていく中で疑問・質問が出てくるケースが多いので、再取扱説明も実施しております。)
Q.ソフトウェアのバージョンアップは有償でしょうか?
A.無償です。 ユーザーの皆様により長く使っていただくために、ソフトウェアのバージョンアップを無償で随時実施しております。 バージョンアップ内容は、市場のニーズに合わせて、色抽出オートカウント機能、エッジ抽出機能などの新機能の追加、従来機能の精度向上など様々です。 さらに、対象の製品をご購入頂いたお客様はWEBからPC版計測・通信ソフト『EZ-View』を無償でダウンロード頂けます。
Q.納期はどのくらいかかりますか?
A.標準仕様品は基本的には在庫がございますが、レンズは受注後に組立・調整を行いますので3週間程度頂いております。
※在庫切れの場合やカスタム仕様に関しましては別途ご相談とさせて頂いております。
Q.デモや打合せは可能ですか?
A.東日本は本社(東京)、中京、関西、四国、中国地区は大阪支店、九州地区は九州営業所(福岡)からお伺いさせて頂きます。
その他、ご質問等ございましたら、お気軽にお問い合わせください。
