SiCパワー半導体 三安半導体(湖南三安半導体)製品

概要

三安半導体(Hunan Sanan Semiconductor Co.,Ltd.)はパワー半導体SiC/GaNの専業メーカーです。中国湖南省長沙市ハイテク開発ゾーンに材料からパッケージングまでの全長1.4㎞のSiCパワー半導体のメガファブを構えています。同じ規模の工場を現在隣に建設中です。独自の研究開発と産業の協力を通じて結晶成長、SiC(炭化ケイ素)ウエハ、エピ成長、チップの製造及びパッケージングまでを垂直統合した一貫工場です。
パウダーの調合からデバイスのパッケージング及びテスト工程まですべてを管理。積極的な自動化で生産能力の向上と厳格なコストを管理しています。
湖南三安半導体(Hunan Sanan Semiconductor Co.,Ltd.)の事業は、 SiC(炭化ケイ素)結晶成長 /SiC(炭化ケイ素)基板 /SiCエピ成長 /チップ製造 /パッケージング /SBD /MOSEFT /SiCパワーデバイスモジュール と各工程ごとのファンドリービジネスやGaN(ガリウムナイトライド)のファンドリービジネスと多岐にわたります。
ヤマトマテリアルはパワー半導体のチップ検査コンタクタ、パワーサイクル試験受託、熱解析装置、チップ出荷用トレイなどの販売に加え、湖南三安半導体(Hunan Sanan Semiconductor Co.,Ltd.)のSICウエハー(6インチ、8インチ、プライム、ダミーグレード)、KGDチップ、SBD、MOSFETのディスクリートデバイスの販売とファウンドリービジネスのご提案をしています。

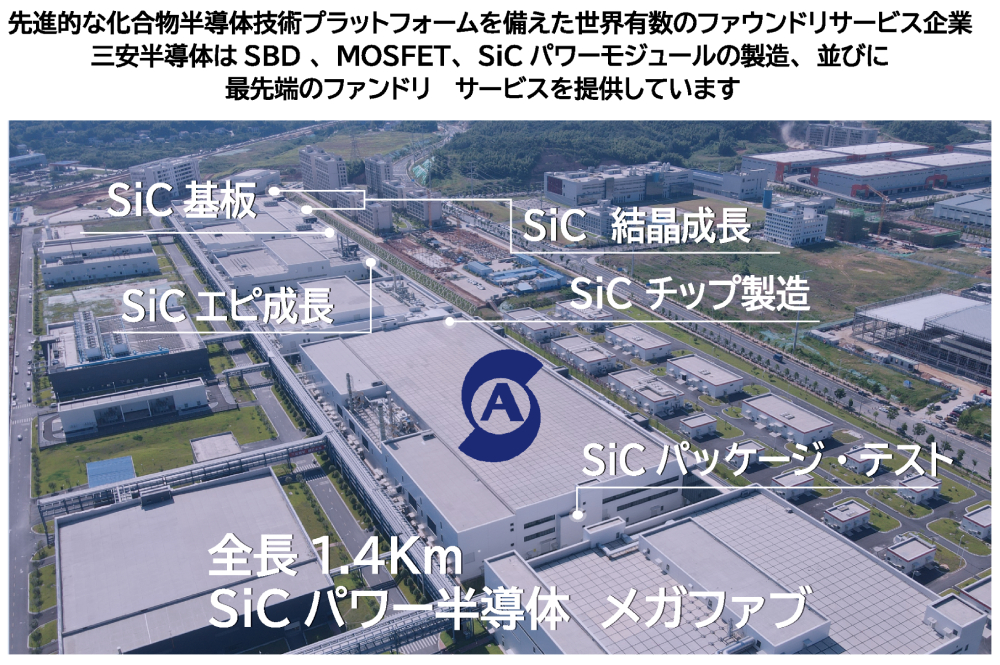

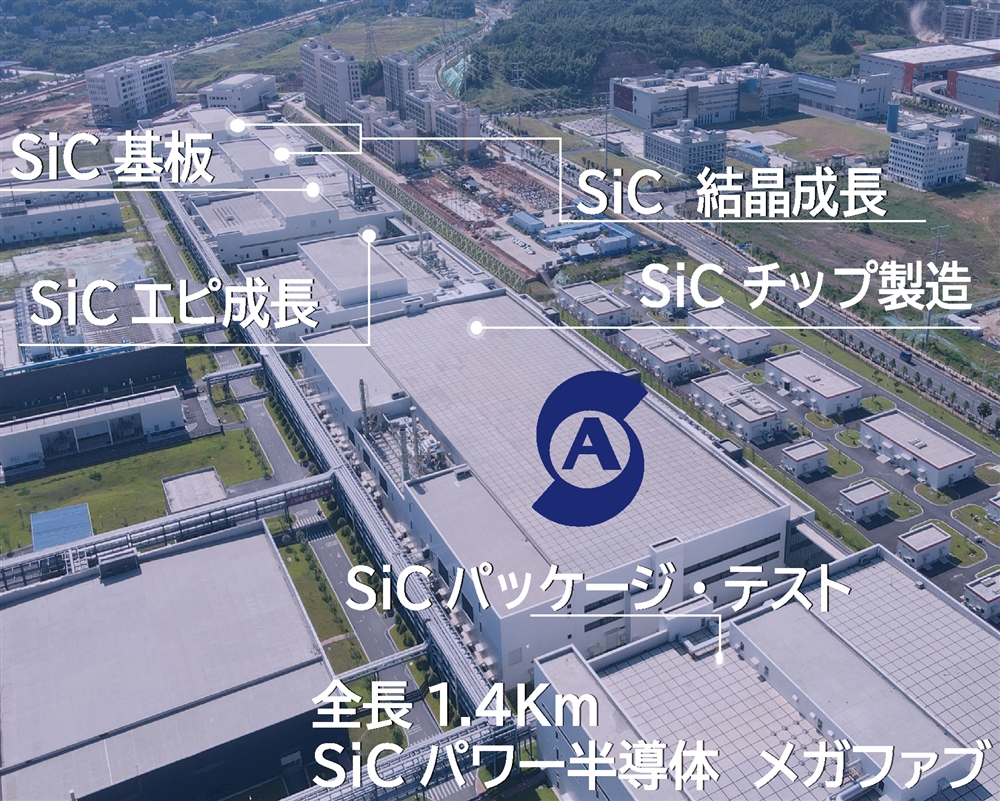

湖南三安半導体SiC Mega Fab 一貫工場の全景



6インチ、8インチシリコンカーバイト

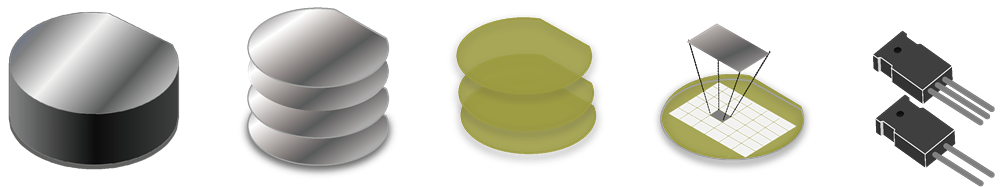

SiCインゴット、バルク、サブストレート、エピタキシャル、デバイス製造、PKG、モジュールの一貫生産体制
アズスライス、サブストレート、エピタキシャルウエハのご用命はお問い合わせください。

SiC 一貫工程

SiC SBD 一覧  BV≧650V

※ ● 量産中    〇 開発中    ● 車載信頼性規格AEC-Q101準拠  2024年4月1日現在

Type

IF(A)
2 4 6 8 10 12 16 20 40 60 80 100
Bare Die
DFN 8*8

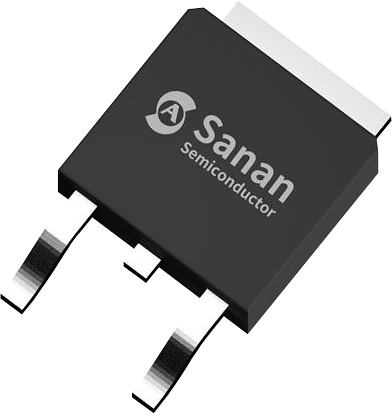

TO252-2L
TO263-2L
TO220-2L
TO220N-2L
TO247-2L
TO247-3L
SOT227

SiC SBD 一覧  BV≧1200V

※ ● 量産中     〇 開発中    ● 車載信頼性規格AEC-Q101準拠  2024年4月1日現在

Type

IF(A)
2 5 10 15 20 27 30 40 60 80 100
Bare Die
TO252-2L
TO263-2L
TO220-2L
TO247-2L
TO247N-3L
SOT227

SiC MOSFET 一覧

※ ● 量産中     〇  開発中        2024年4月1日現在

Type

BV≧1200V BV≧750V BV≧1700V
RDS(ON)(mΩ)
16 32 80 16 1000
Bare Die

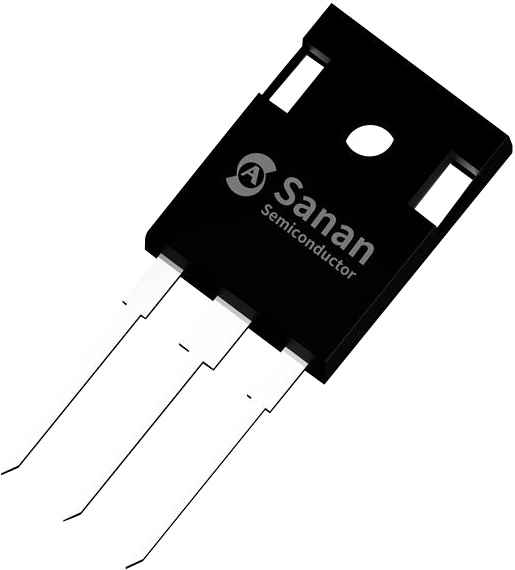

TO247-3L
TO247-4L
TO263-7L

在庫、納期等はお気軽にスタッフまでお問い合わせください。

Q&A よくあるご質問

Q.ベアダイのチップサイズを教えてください。
A.お問合せフォームよりご相談ください。
Q.ベアダイの電極の仕様を教えてください。
A.お問合せフォームよりご相談ください。
Q.梱包形態を教えてください。
A.ディスクリート品はスティック、ベアダイはブルーテープ貼り付けた形態です。(トレー詰めの相談も可能です)
Q.各種データシートはありますか?
A.はい。ご用意しておりますので、お問合せください。
Q.各種サンプル提供は可能ですか?
A.お問合せフォームよりご相談ください。
Q.SiCウエハの取り扱いはしていますか?
A.はい。6インチ、8インチのSiCウエハを販売しています。
Q.SiCパワー半導体のOEM生産は可能ですか?
A.はい。湖南三安半導体社はSiCの材料から、ウエハ、エピタキシャル成長、KGD,パッケージングまで一貫生産していますので、ご要望に応じて協力する事は可能です。
