超小型 USBカメラモジュール
概要
本製品は、1.0mm角の超小型CMOSイメージセンサーを採用したUSBカメラモジュールです。
極小サイズながら、400×400ピクセルの鮮明な解像度を実現。
先端部には2個の小型LEDを搭載しており、暗所でも補助光源なしで観察が可能です。

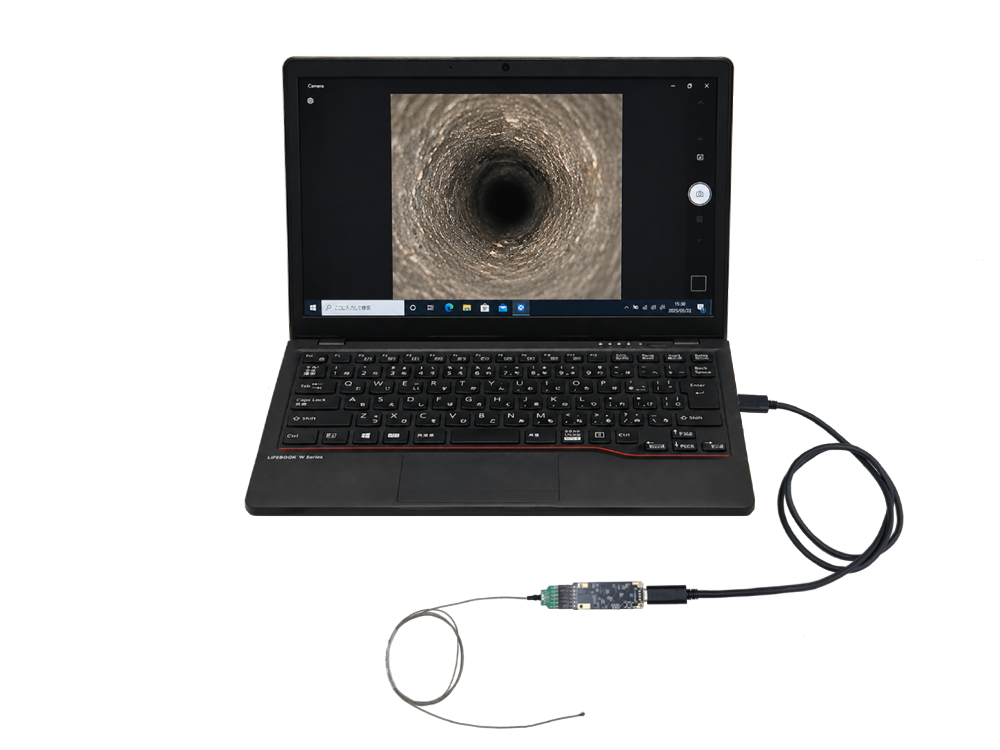

接続方式には汎用性の高いUSB Type-Cを採用し、特別な専用ボードや高額な解析ソフトを必要とせず、フリーソフトですぐに画像/動画確認ができる「使い勝手の良さ」を追求したモデルです。
特徴
USBにつなぐだけ！

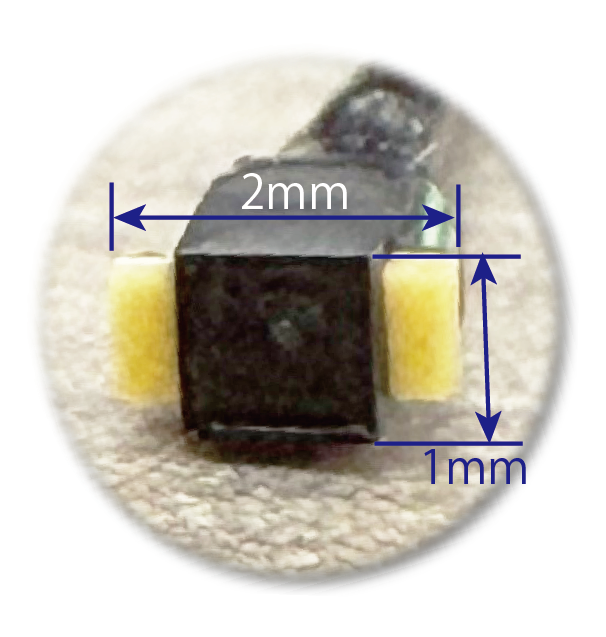

1.0mm角の極小センサーが、これまで見えなかった隙間の奥まで長焦点で捉えます。
・世界最小クラスのヘッド部
1.0mm角の極小センサーにより、物理的に不可能だった狭い隙間や配管内部へのアクセスが可能。
・「長焦点」による視認性
マクロ撮影だけでなく、奥までピントが合いやすい長焦点。
広い空間のモニタリングにも適しています。
・導入コストの圧倒的な低減

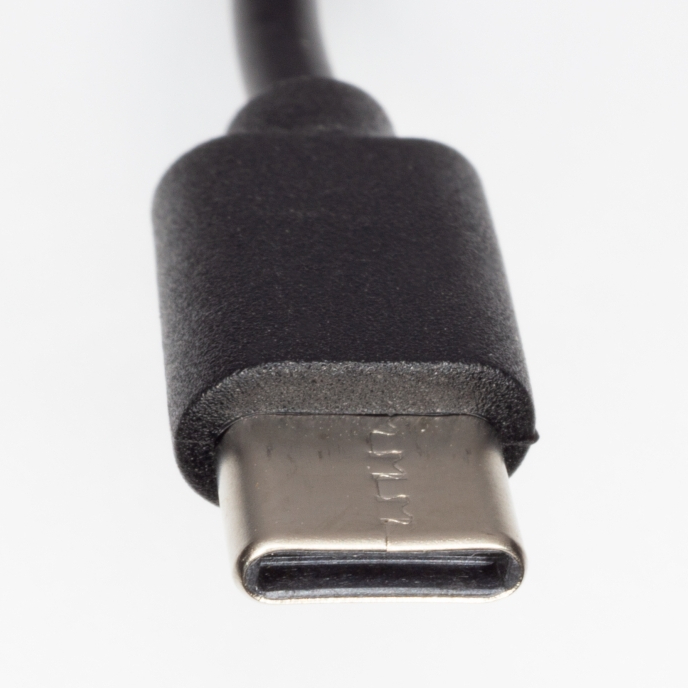

接続はUSB Type-C。電源供給はUSB Type-C( 別途ご用意ください)
フリーソフトで即座に確認が可能。

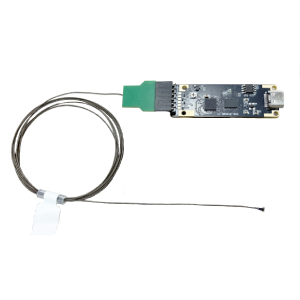

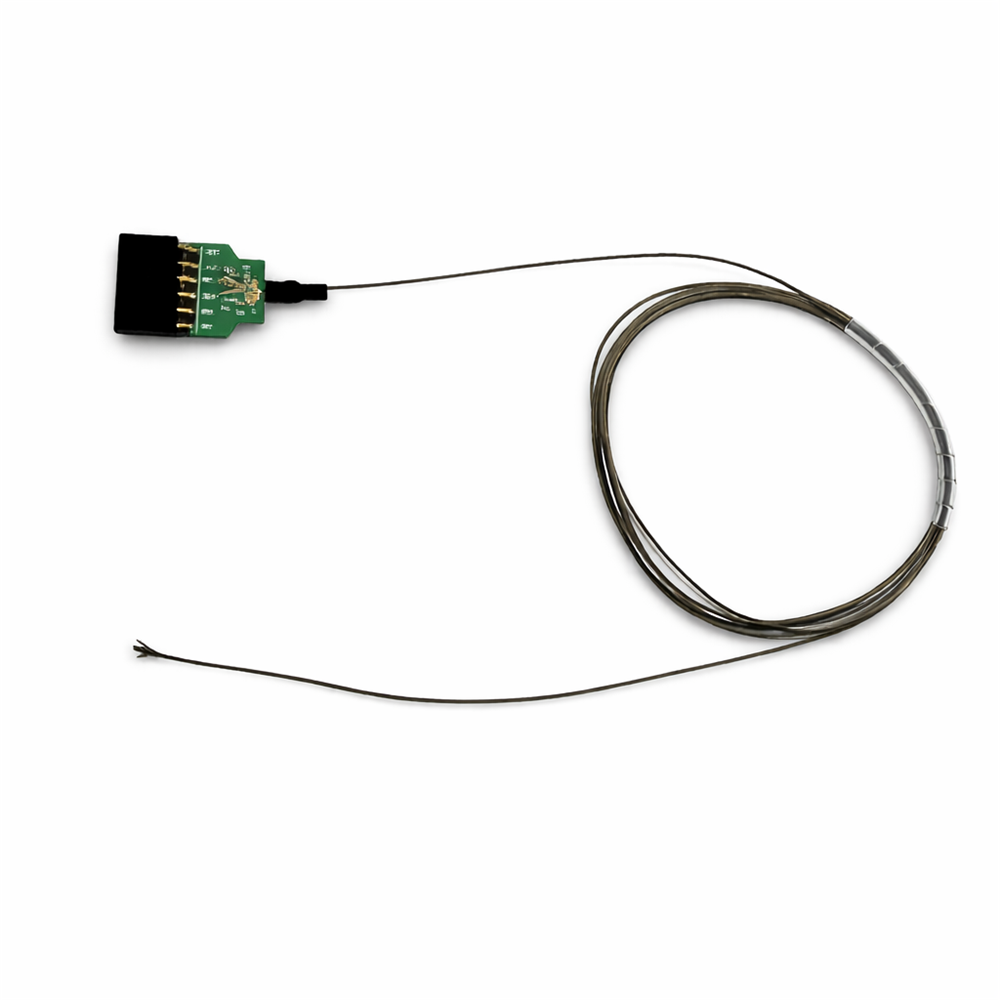

・1.2mのロングケーブル＆軽量設計
取り回しの良い1.2mケーブルを採用。
重量は変換ボードを含めてわずか10g
用途・分野
広視野角（120度）と長焦点を活かし、産業用からホビーまで幅広い分野で「目」として機能します。

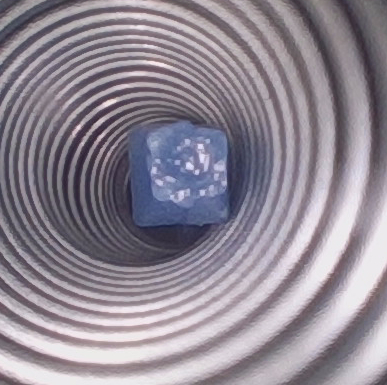

- 産業・品質管理： 筒状パーツの内部メッキ状態、チャンバー内の流路、装置内部の観察。

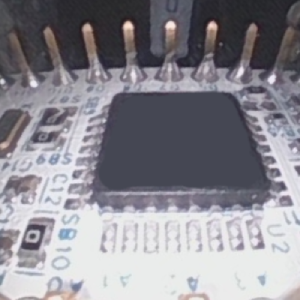

- 研究・開発： 精密電子部品の内部観察、ロボットハンド（位置制御）への組み込み。
- インフラ・保守： 車・バイクのエンジン内部、配管・隙間の確認。
- ロボティクス： 災害救助ロボット、マイクロロボットの視覚に。
- ホビー・教育： 鉄道模型（Nゲージ）の運転士目線映像、自作ガジェットのカメラ化。
スペック表
| 形式 | SV9197 |
| 解像度 | 160,000ピクセル(400×400) |
| フレームレート | 最大30fps |
| 視野角 | 最大120度 |
| 電源 | アナログ：3.3V±5% |
| 接続方式 | USB type-C |

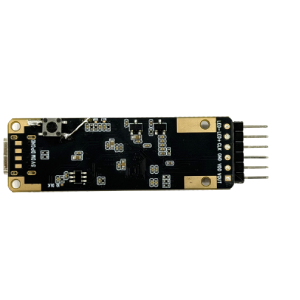

| 外形寸法 | CISセンサ(1.0×1.0),変換ボード(64.0×18.0×9.0), ケーブル（1,200mm） |
| 重量 | 10g(変換ボード含む) |
Q&A よくあるご質問
- Q.デモは可能ですか？
- A.デモ機がございますので、無償でデモ観察が可能でございます。
営業がお伺いさせていただき、実際に操作方法などをご説明もいたします。
- Q.検討にはどのような情報が必要ですか？
- A.お客様のワークサイズ、観察箇所、使用環境などの情報を教えて下さい。
- Q.納期はどの程度かかりますか?
- A.通常1週間程度で可能です。
（部材入手状況等により変動致します）
- Q.各部品の購入は可能ですか？
- A.モジュール基板、イメージセンサー共に対応可能です。
是非、価格・納期についてはお問合せください。
- Q.打合せは可能ですか？
- A.可能です。
東日本は本社（東京）、中京、関西、四国、中国地区は大阪支店、九州地区は九州営業所（福岡）からお伺いさせて頂きます。
