ＪＥＤＥＣ規格トレイ

概要

半導体の部品用トレイ・ICトレイ・出荷用トレイ・工程内用トレイとして、JEDECトレイを設計から一貫して対応致します。高耐熱・低発塵などクリーン要求にも材料から提案。初期投資不要の規格トレイ(一般品)も数多く取り揃えております。

特徴

・電子デバイスから光学製品まで最適なデザイン、材質を提案させて頂きます
・汎用（オープン）品のラインナップもございます
・クリーンルーム用に精密洗浄での出荷が可能です
・材料は安心の１５０℃耐熱導電ＰＰＥをメインで使用しています
・クリーンルーム用にトレイの精密洗浄も対応

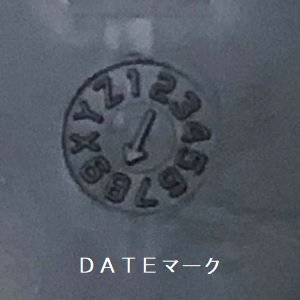

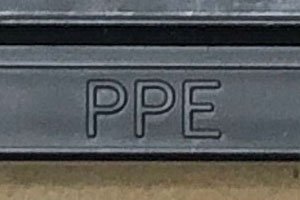

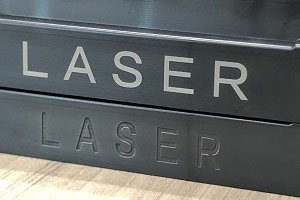

・トレイへ彫刻やレーザーマーキングを用いて刻印・二次元コードなどを付記可能

用途・分野

用　途
・ＩＣ、電子デバイス、センサー、モジュール、光学製品の工程内搬送、出荷、保管

分　野
・電子デバイス（汎用パッケージ、イメージセンサー、パワーデバイス）
・モジュール製品（カメラモジュール）
・光学製品（イメージセンサー用カバーガラス、レンズ、レーザーダイオード）

ＪＥＤＥＣ規格トレイとは

ＪＥＤＥＣ半導体技術協会（ JEDEC Solid State Technology Association）による半導体技術の標準化規格に基づいたトレイです。

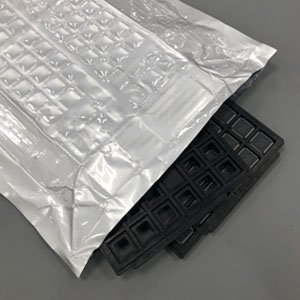

電子デバイスの生産で使用されるJEDEC規格対応の設備に対応可能なトレイで工程内搬送はもちろん出荷の際に使用頂いた場合、受け入れ側もJEDEC規格の装置であればそのまま生産投入が可能です。
耐熱１５０℃の樹脂を使用しておりますので、電子デバイス実装前のベーキングでも使用頂けます。

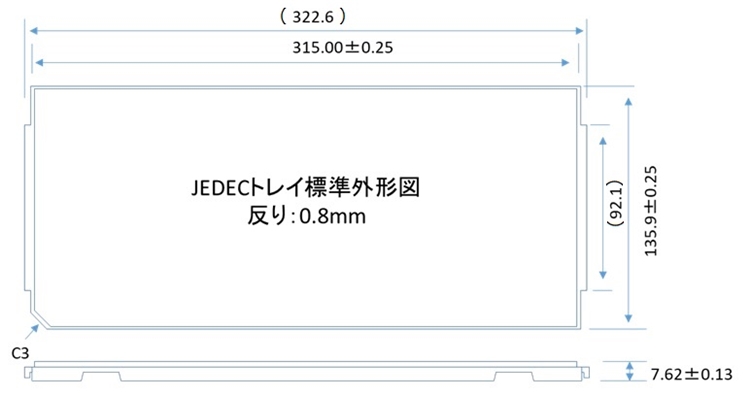

弊社の標準外形は下図になります。

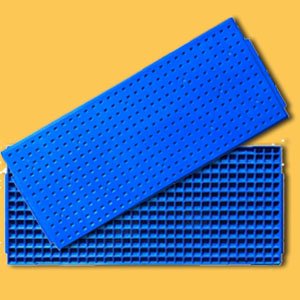

・汎用パッケージＩＣに対応した一般品（オープン品）のラインナップも準備しております。
・アニールやベイクで安心してご使用頂けるよう、材料は１５０℃耐熱の導電耐熱ＰＰＥ樹脂を使用しております。
・収納部品に合わせたカスタム対応も可能です。
　材料やデザインなど幅広い選択肢が可能になります。

カスタム事例

・リバーシブル　➤裏面検査用に反転しても収納可能なデザインを提案
・低発塵　　　　 ➤材料を帯電防止ＡＢＳに変更、接触を最低限にしたデザインを提案

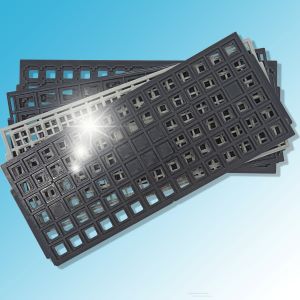

・洗浄用　　　　 ➤材料を帯電防止ＰＣに変更、液抜けを考慮した穴あきデザインを提案
・製品識別　　　➤刻印に加えＱＲコードをレーザーマークして納入
・２００℃耐熱　 ➤材質をＰＥＥＫに変更して提案
